公安局交巡警總隊交通指揮系統自2005年建成投入使用以來，承擔了全市交通指揮調度、應急處置、警令發布、情報信息采集、分析、應用等任務，是總隊領導指揮調度、會議決策的重要依托和平臺，在全市道路交通信息的發布、交通秩序的維護、交通安全管理的指揮協調、交通警情的快速處置等方面發揮了重要作用。





交通巡邏警察總隊交通指揮系統改造設計

拼接大屏系統軟件要求采用全中文界面，操作簡潔，可以對所有顯示信號和顯示模式進行各種靈活控制，可以進行單屏顯示、跨屏顯示、分區顯示和整屏顯示，支持多用戶操作和管理，可以在大屏幕任意位置顯示各種輸入信號，包括模擬視頻信號、數字IP流媒體信號、RGB信號和網絡信號等各種標清、高清信號，并且支持無級縮放和窗口疊加操作；也可以根據用戶的需要設定不同的顯示區域，并在顯示區域內指定顯示各種信號。通過控制軟件，可實現預先設定多組顯示模式和顯示預案，隨時提供調用。

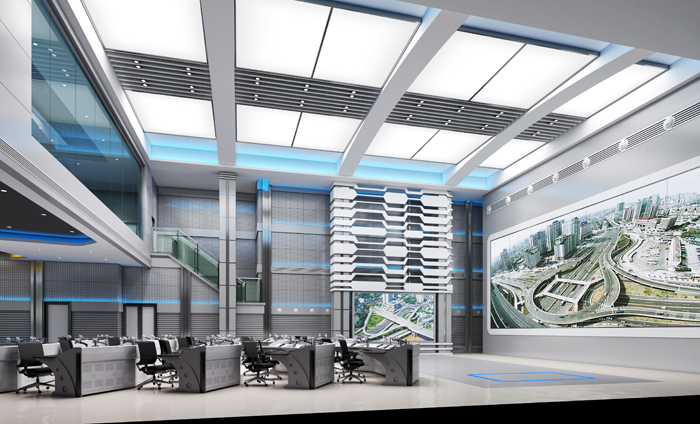

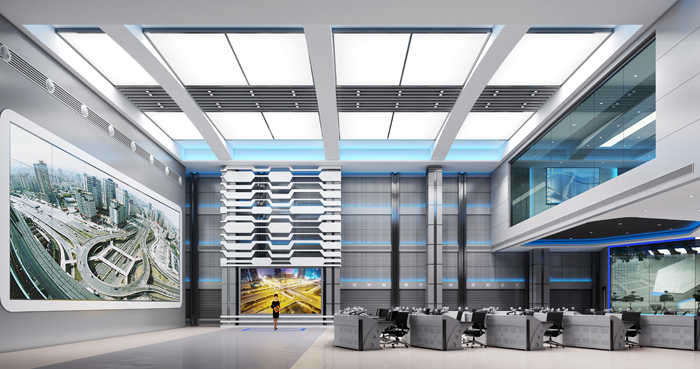

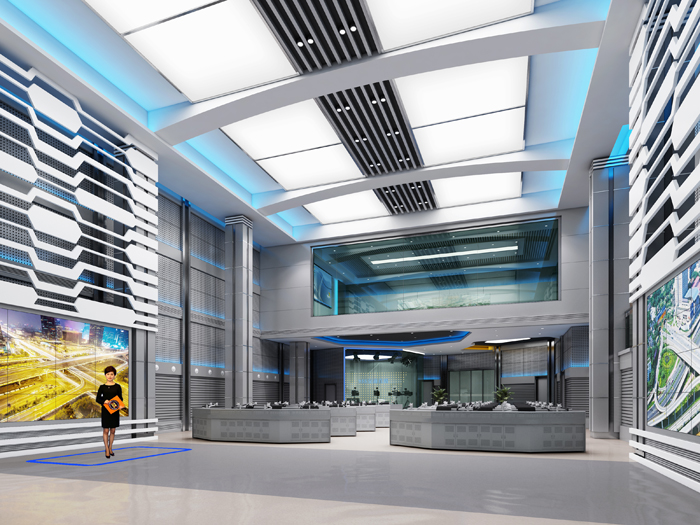

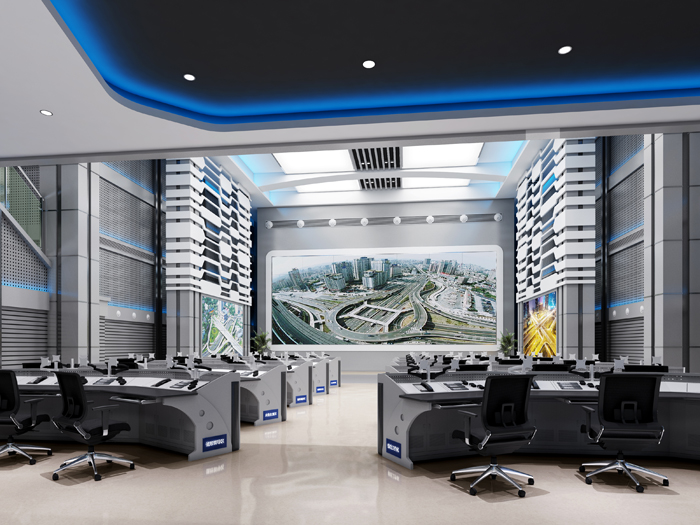

效果圖演示一: 交警總隊指揮中心







PGIS設計方案

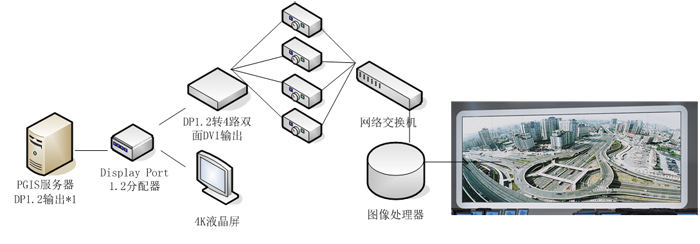

采用DisplayPort 1.2接口一分二的分配器，一路輸出給本地4k的監視器，另一路DP接口轉為兩路雙鏈DVI 輸出，DVI輸出到DVI信號分布式采集模塊，通過網絡傳輸?shù)郊惺叫盘柼幚砥?，上拼接屏顯示。系統拓?fù)鋱D：

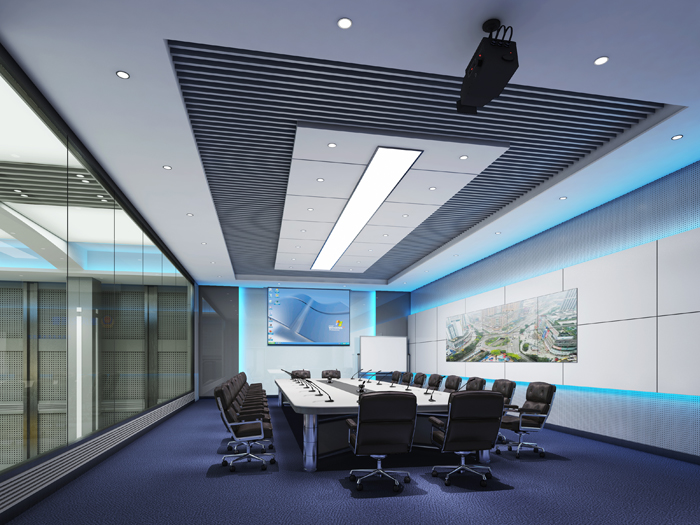

效果圖演示二：會議室

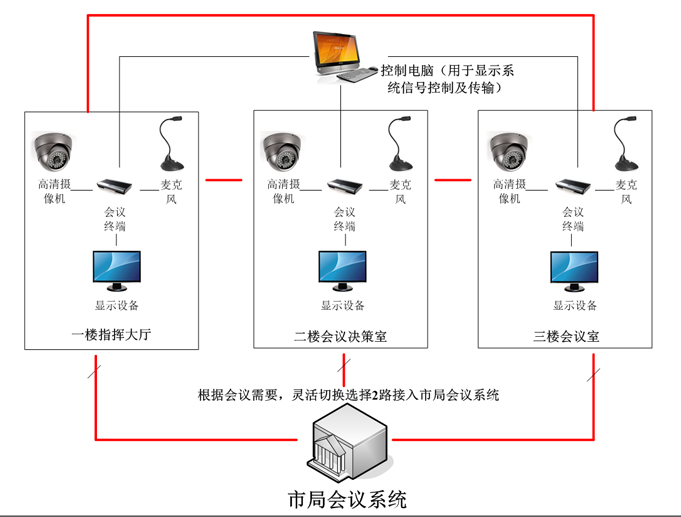

系統組網方案



系統建設標準

系統支持H.323、H.320、SIP協議；

系統支持H.264視頻編解碼，達到高清1080P標準，并向下兼容720P、4CIF、CIF等；音頻支持G.719或AAC-LD寬頻語音編解碼標準；

速率：系統整體支持到最大4M帶寬；

視頻：終端最大支持到1080P，并向下兼容720P、4CIF、CIF等；

音頻：系統支持G.711、G.722，支持G.719或AAC-LD，20KHZ頻響，達到CD音質；

數據：系統支持VGA方式收發PC桌面，實現桌面共享。分辨率可達到1280*1024；

時延：整個系統中，任意兩點之間延遲小于500ms，保證唇音同步。

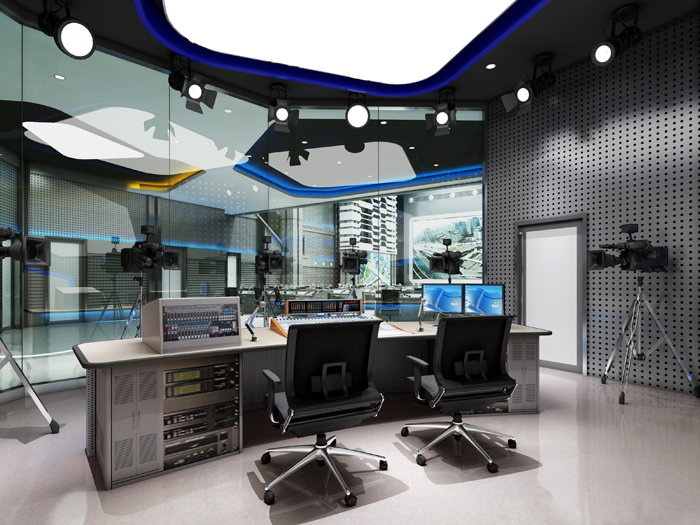

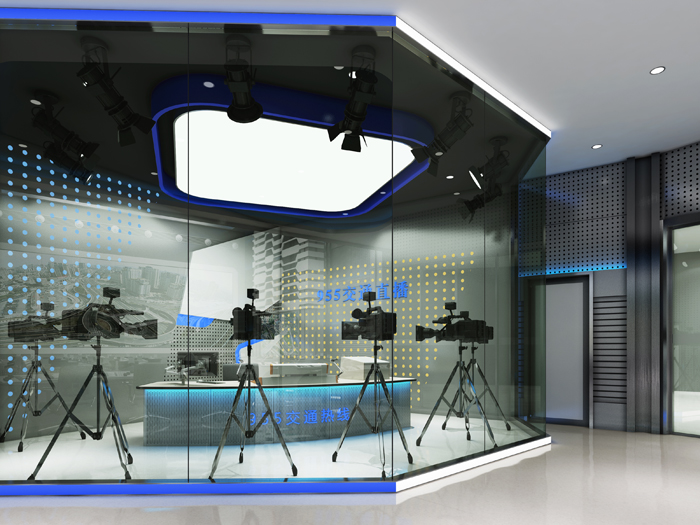

效果圖演示三：交通直播間





公安局交通巡邏警察總隊交通指揮系統改造建設是一項復雜的系統工程，系統復雜，技術種類繁多，涉及各種新科技和交叉科學,其中指揮中心建設作為整個智能交通指揮系統運行的中樞和紐帶起著至關重要的作用，因此本項目建設在整個重慶市智能交通系統的建設中具有里程碑式的意義。
